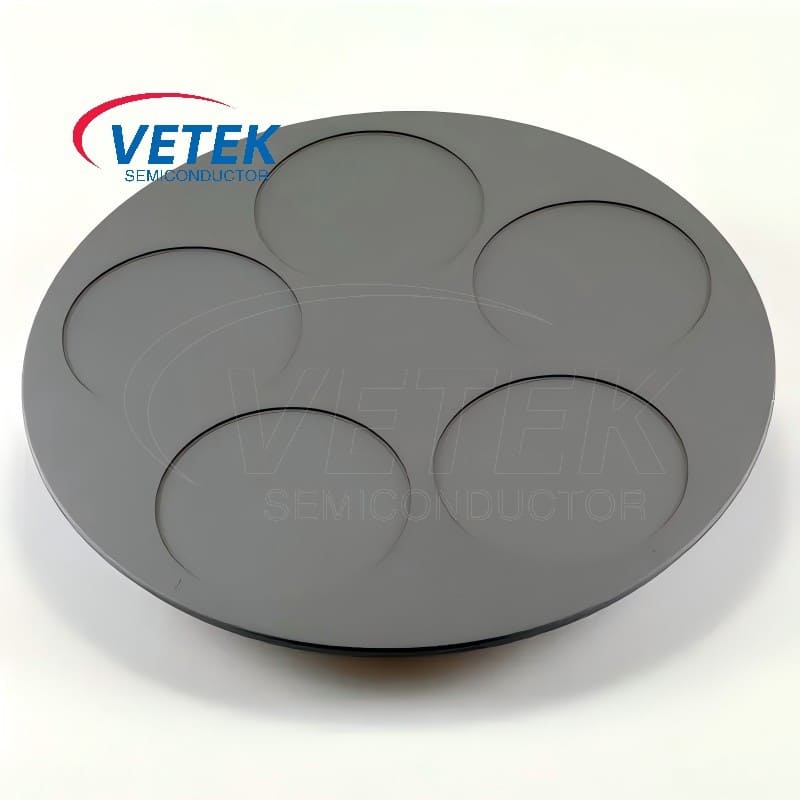

Podatnik powlekania MOCVD SIC

Vetek Semiconductor jest wiodącym producentem i dostawcą podatników powlekania MOCVD w Chinach, koncentrując się na badaniach i rozwoju i produkcji produktów powlekania SIC przez wiele lat. Nasze podatniki powlekania MOCVD SIC mają doskonałą tolerancję w wysokiej temperaturze, dobrą przewodność cieplną i niski współczynnik rozszerzania cieplnego, odgrywając kluczową rolę w podtrzymywaniu i ogrzewaniu krzemowych lub krzemu (SIC) i jednolitych osadzaniach gazu. Witamy, aby skonsultować się dalej.

Susceptor z powłoką VeTek Semiconductor MOCVD SiC jest wykonany z wysokiej jakości materiaługrafit, który jest wybrany ze względu na stabilność termiczną i doskonałą przewodność cieplną (około 120-150 W/m·K). Nieodłączne właściwości grafitu sprawiają, że jest to idealny materiał, który wytrzymuje trudne warunki panujące wewnątrzreaktory MOCVD. Aby poprawić swoją wydajność i przedłużyć żywotność serwisową, podatnik grafitowy jest starannie pokryty warstwą krzemowego węglika (SIC).


Susceptor powłoki MOCVD SiC jest kluczowym komponentem stosowanym wchemiczne osadzanie z fazy gazowej (CVD)IProcesy organicznego chemicznego osadzania pary (MOCVD). Jego główną funkcją jest wspieranie i podgrzewanie kropek krzemowych lub krzemowych (SIC) oraz zapewnienie jednolitego osadzania gazu w środowisku o wysokiej temperaturze. Jest to niezbędny produkt w przetwarzaniu półprzewodnikowym.


Zastosowania podatnika powlekania MOCVD SIC w przetwarzaniu półprzewodników:


Wsparcie i ogrzewanie opłatek:

Susceptor powłoki MOCVD SiC ma nie tylko potężną funkcję wsparcia, ale także może skutecznie podgrzewaćopłatekrównomiernie, aby zapewnić stabilność procesu chemicznego osadzania z fazy gazowej. Podczas procesu osadzania wysoka przewodność cieplna powłoki SiC może szybko przenosić energię cieplną do każdego obszaru płytki, unikając lokalnego przegrzania lub niewystarczającej temperatury, zapewniając w ten sposób równomierne osadzanie się gazu chemicznego na powierzchni płytki. Ten równomierny efekt ogrzewania i osadzania znacznie poprawia spójność przetwarzania płytek, dzięki czemu grubość warstwy powierzchniowej każdego płytki jest jednolita i zmniejsza współczynnik defektów, co jeszcze bardziej poprawia wydajność produkcji i niezawodność działania urządzeń półprzewodnikowych.


Wzrost epitaksji:

wProces MOCVD, Nośniki powłoką SIC są kluczowymi elementami w procesie wzrostu epitaxii. Są one specyficznie stosowane do wspierania i podgrzewania krzemowych i krzemowych płytek z węglika, zapewniając, że materiały w fazie pary chemicznej mogą być równomiernie i dokładnie zdeponowane na powierzchni waflowej, tworząc w ten sposób wysokiej jakości, wolne od defektu struktury cienkich warstw. Powłoki SIC są nie tylko odporne na wysokie temperatury, ale także utrzymują stabilność chemiczną w złożonych środowiskach procesowych, aby uniknąć zanieczyszczenia i korozji. Dlatego nosiciele powłoką SIC odgrywają istotną rolę w procesie wzrostu epitaxii bardzo precyzyjnych urządzeń półprzewodnikowych, takich jak urządzenia Power (takie jak MOSFET i diody SIC), diody LED (zwłaszcza diody LED niebieskich i ultrafioletowych) oraz fotowoltaiczne ogniwa słoneczne.


Azotek gali (GAN)i epitaksja arsenu galu (GAAS):

Nosiciele pokryte SIC są niezbędnym wyborem do wzrostu warstw epitaksyjnych GAN i GAAS ze względu na ich doskonałą przewodność cieplną i niski współczynnik rozszerzania cieplnego. Ich wydajna przewodność cieplna może równomiernie rozłożyć ciepło podczas wzrostu epitaksjalnego, zapewniając, że każda warstwa osadzonego materiału może rosnąć równomiernie w kontrolowanej temperaturze. Jednocześnie niskie rozszerzenie cieplne SIC pozwala na zachowanie wymiarowo stabilne przy ekstremalnych zmianach temperatury, skutecznie zmniejszając ryzyko deformacji opłat, zapewniając w ten sposób wysoką jakość i spójność warstwy epitaksjalnej. Ta funkcja sprawia, że ​​operatorzy powlekane SIC jest idealnym wyborem do produkcji urządzeń elektronicznych o dużej częstotliwości (takich jak urządzenia GAN HEMT) oraz komunikacji optycznej i urządzeń optoelektronicznych (takich jak lasery i detektory oparte na GAAS).


Półprzewodnik VeTekMOCVD SIC Coating Shops:


MOCVD SiC coating susceptorMOCVD susceptorsic coated graphite susceptorMOCVD SiC Coated Graphite Susceptor



Gorące Tagi: Susceptor z powłoką MOCVD SiC
