Powłoka z węglika krzemu

Firma VeTek Semiconductor specjalizuje się w produkcji ultraczystych powłok z węglika krzemu. Powłoki te są przeznaczone do nakładania na oczyszczony grafit, ceramikę i elementy z metali ogniotrwałych.


Nasze powłoki o wysokiej czystości są przeznaczone przede wszystkim do stosowania w przemyśle półprzewodników i elektroniki. Służą jako warstwa ochronna dla nośników płytek, susceptorów i elementów grzejnych, chroniąc je przed korozyjnymi i reaktywnymi środowiskami spotykanymi w procesach takich jak MOCVD i EPI. Procesy te są integralną częścią przetwarzania płytek i produkcji urządzeń. Dodatkowo nasze powłoki doskonale nadają się do zastosowań w piecach próżniowych i podgrzewaniu próbek, gdzie występują środowiska o wysokiej próżni, reaktywne i tlenowe.


W VeTek Semiconductor oferujemy kompleksowe rozwiązanie z naszymi zaawansowanymi możliwościami warsztatu mechanicznego. Dzięki temu jesteśmy w stanie wyprodukować podstawowe komponenty z grafitu, ceramiki lub metali ogniotrwałych i samodzielnie nałożyć powłoki ceramiczne SiC lub TaC. Świadczymy również usługi powlekania części dostarczonych przez klienta, zapewniając elastyczność w celu zaspokojenia różnorodnych potrzeb.


Nasze produkty z powłoką z węglika krzemu są szeroko stosowane w epitaksji Si, epitaksji SiC, systemie MOCVD, procesie RTP/RTA, procesie trawienia, procesie trawienia ICP/PSS, procesie różnych typów diod LED, w tym niebieskich i zielonych diod LED, UV LED i głębokiego UV LED itp., który jest dostosowany do sprzętu firm LPE, Aixtron, Veeco, Nuflare, TEL, ASM, Annealsys, TSI i tak dalej.


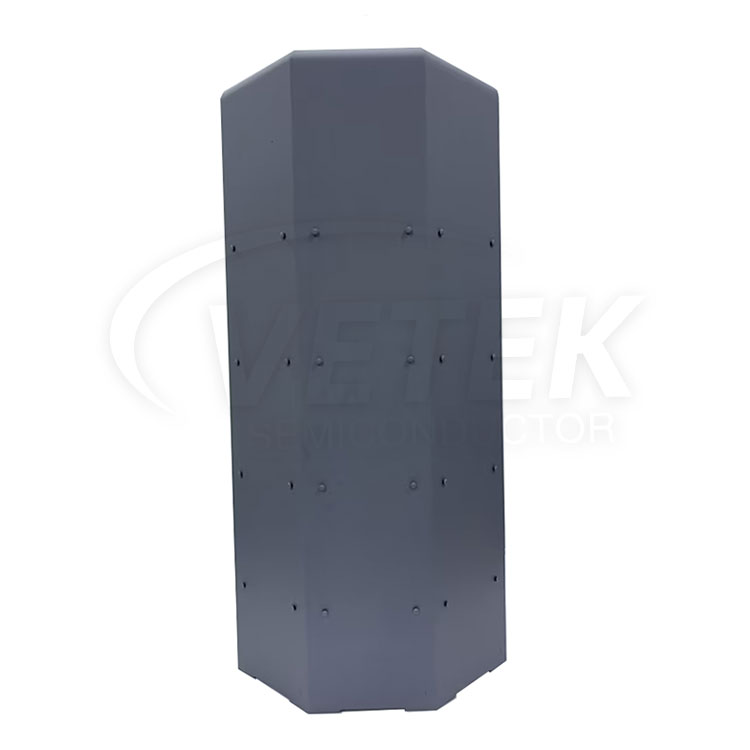

Części reaktora, które możemy wykonać:


Aixtron G5 MOCVD Susceptors


Powłoka z węglika krzemu ma kilka unikalnych zalet:

Silicon Carbide Coating several unique advantages



Parametr powłoki z węglika krzemu VeTek Semiconductor

Podstawowe właściwości fizyczne powłok CVD SiC
Nieruchomość Typowa wartość
Struktura kryształu Polikrystaliczna faza β FCC, głównie zorientowana na (111).
Gęstość powłoki SiC 3,21 g/cm3
Powłoka SiC Twardość Twardość 2500 Vickersa (obciążenie 500 g)
ROZMIAR ZIARNA 2 ~ 10 µm
Czystość chemiczna 99,99995%
Pojemność cieplna 640 J·kg-1·K-1
Temperatura sublimacji 2700 ℃
Wytrzymałość na zginanie 415 MPa RT 4-punktowy
Moduł Younga Zagięcie 430 Gpa, 4-punktowe, 1300 ℃
Przewodność cieplna 300W·m-1·K-1
Rozszerzalność cieplna (CTE) 4,5×10-6K-1

STRUKTURA KRYSTALICZNA FILMU CVD SIC

CVD SIC FILM CRYSTAL STRUCTURE



View as

SIC Coating Collector Bottom

SIC Coating Collector Bottom

Dzięki naszej wiedzy specjalistycznej w zakresie produkcji powlekania CVD, Vetek Semiconductor z dumą przedstawia dno, środkowe i górne powłoki Aixtron SIC. Te dno kolektora powlekania SIC jest konstruowane przy użyciu grafitu o wysokiej czystości i są pokryte CVD SIC, zapewniając zanieczyszczenie poniżej 5ppm. Zapraszam do skontaktowania się z nami w celu uzyskania dalszych informacji i zapytań.
SIC Cover Cover Segmenty Wewnętrzne

SIC Cover Cover Segmenty Wewnętrzne

W Vetek Semiconductor specjalizujemy się w badaniach, rozwoju i uprzemysłowieniu powłoki CVD SIC i powłokach CVD TAC. Jednym z przykładowych produktów jest segmenty pokrycia powlekania SIC, które podlega szerokiego przetwarzania w celu osiągnięcia bardzo precyzyjnej i gęsto powlekanej powierzchni SIC CVD. Ta powłoka pokazuje wyjątkową odporność na wysokie temperatury i zapewnia solidną ochronę korozji. Skontaktuj się z nami w sprawie wszelkich zapytań.
Segmenty pokrycia powlekania SIC

Segmenty pokrycia powlekania SIC

Semiconductor VTech jest zaangażowany w rozwój i komercjalizację części powlekanych CVD SIC dla reaktorów Aixtron. Na przykład nasze segmenty pokrycia SIC zostały starannie przetworzone w celu uzyskania gęstej powłoki CVD SIC o doskonałej odporności na korozję, stabilność chemiczną, zapraszamy do omawiania z nami scenariuszy aplikacji.
Wsparcie MOCVD

Wsparcie MOCVD

Wrażliwość MOCVD jest charakterystyczna płytą planetarną i profesjonalną ze względu na stabilną wydajność w epitaxii. Vetek Semiconductor ma bogate doświadczenie w obróbce i powlekaniu CVD tego produktu, zapraszamy do komunikowania się z nami na temat prawdziwych przypadków.
Pierścień rozgrzewający

Pierścień rozgrzewający

Pierścień podgrzewający służy w procesie epitaksji półprzewodników do wstępnego podgrzewania płytek i zapewnienia bardziej stabilnej i jednolitej temperatury płytek, co ma ogromne znaczenie dla wysokiej jakości wzrostu warstw epitaksji. Vetek Semiconductor ściśle kontroluje czystość tego produktu, aby zapobiec ulatnianiu się zanieczyszczeń w wysokich temperaturach. Zapraszamy do dalszej dyskusji z nami.
Trzpień do podnoszenia opłatka

Trzpień do podnoszenia opłatka

VETEK Semiconductor jest wiodącym producentem i innowatorem pinu podnoszenia EPI w Chinach. Od wielu lat specjalizujemy się w powładzie SIC na powierzchni grafitu. Oferujemy szpilkę do podnoszenia EPI do procesu EPI. Dzięki wysokiej jakości i konkurencyjnej cenie witamy Cię do odwiedzenia naszej fabryki w Chinach.
Jako profesjonalny producent i dostawca w Chinach mamy własną fabrykę. Niezależnie od tego, czy potrzebujesz dostosowanych usług, aby zaspokoić konkretne potrzeby twojego regionu, czy chcesz kupić zaawansowane i trwałe Powłoka z węglika krzemu wyprodukowane w Chinach, możesz zostawić nam wiadomość.
